Cosa sono i cuscinetti a sfere a sezione sottile?

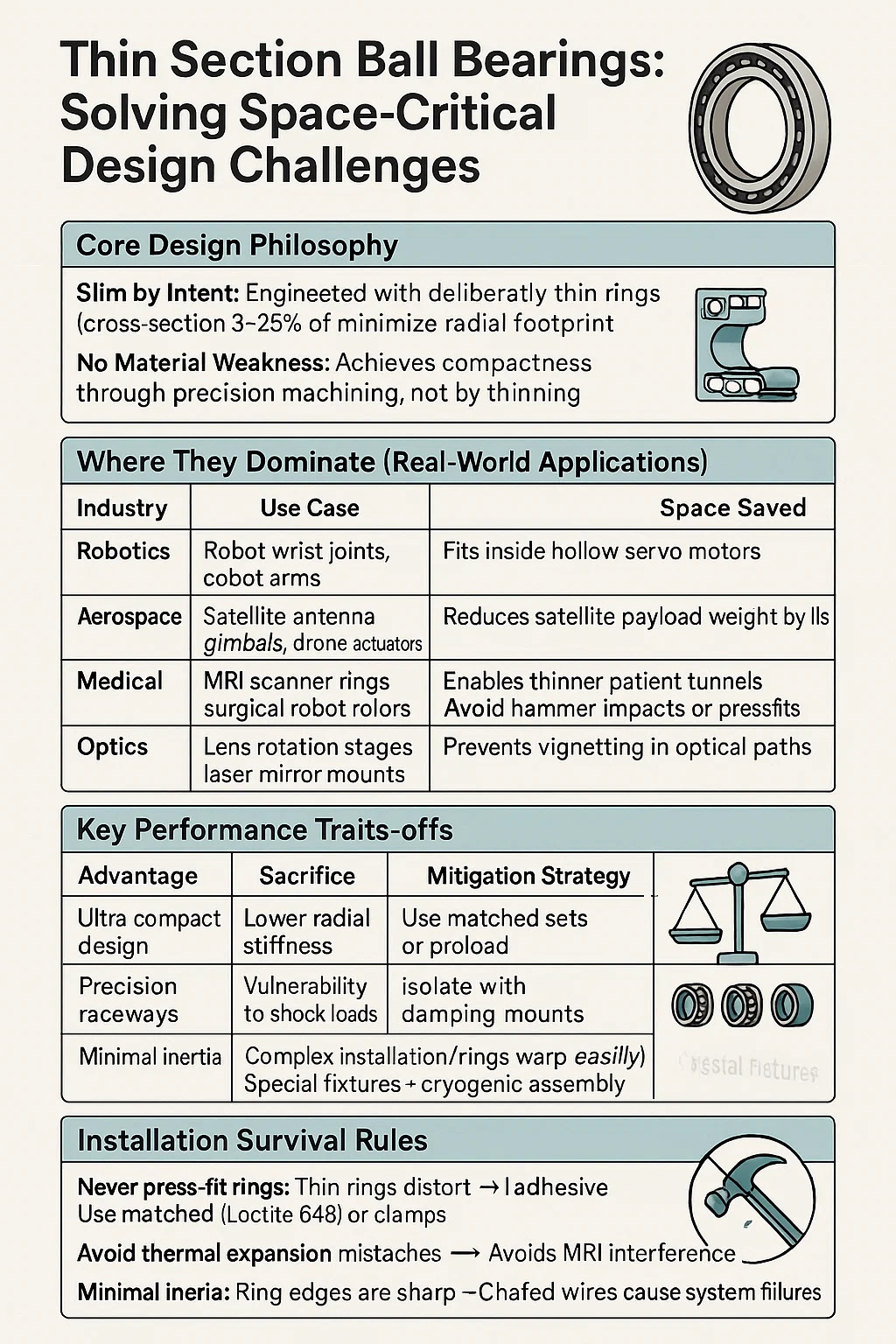

Cuscinetti a sfere a sezione sottile : Risolvere le sfide di progettazione critiche per lo spazio

1. Filosofia progettuale di base
"Slim by Intent": progettato con anelli volutamente sottili (sezione trasversale 3–25% del diametro del foro) per ridurre al minimo l'ingombro radiale.
Nessuna debolezza del materiale: raggiunge la compattezza grazie alla lavorazione di precisione, non assottigliando i cuscinetti esistenti.

2. Dove dominano (applicazioni nel mondo reale)

3. Caratteristiche chiave delle prestazioni
Efficienza spaziale: per un foro di 100 mm, cuscinetto standard ≈ 140 mm di diametro esterno; sezione sottile ≈ 110 mm OD.
Riduzione del peso: 50–70% più leggeri rispetto ai cuscinetti standard equivalenti.
Messa a fuoco di precisione: tolleranza tipicamente ABEC 5, obbligatoria per le app sensibili al disallineamento.
Limitazione del carico: gestisce solo carichi radiali moderati: evitare impatti con il martello o accoppiamenti a pressione.

4. Compromessi ingegneristici critici

5. Le opzioni dei materiali determinano l'uso
Acciaio al cromo (GCR15): impostazione predefinita per ambienti asciutti/puliti (ad esempio apparecchiature di laboratorio).
Acciaio inossidabile (440C): uso medico/esterno – evita interferenze MRI e corrosione.
Ceramica ibrida: scanner TC ad alta velocità – isolamento elettrico non magnetico.

6. Regole di sopravvivenza dell'installazione
Non inserire mai gli anelli a pressione: gli anelli sottili si deformano → Utilizzare adesivo (Loctite 648) o fascette.
Evitare disallineamenti di dilatazione termica: alloggiamenti in alluminio, cuscinetti in acciaio = vincolanti.
Cavi/fili schermati: i bordi dell'anello sono taglienti – i fili sfregati causano guasti al sistema.
